Renovuojamos mūro/blokų sienos šiltinimas tinkuojama sistema

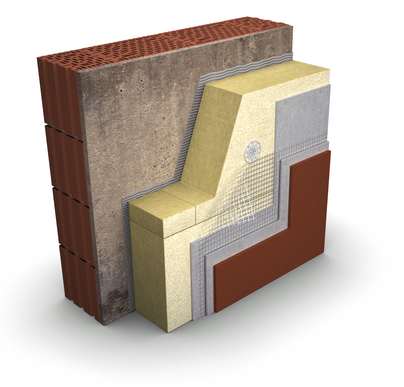

Sprendimas renovuojamoms sienoms įrengiant tinkuojamą fasadą

Esama laikančioji sienos konstrukcija iš mūro ar blokų
Klijų sluoksnis
Šilumos izoliacija PAROC Linio 10cc
Tvirtinimo elementas
Armuojantis sluoksnis ir stiklo pluošto armavimo tinklelis
Apdailos sluoksnis

Projektuojant ir įrengiant tinkuojamą sistemą, būtina laikytis sistemos gamintojo instrukcijų.

renovuojamos mūro sienos pjūvis su PAROC akmens vatos izoliacijos sluoksniu

Šiltinant sienas gruntuotomis plokštėmis PAROC Linio 10cc šiltinimo darbai vyksta ne tik greičiau, bet ir ekonomiškiau – klijų, naudojamų šiltinimo plokščių klijavimui ir armavimui, sunaudojama apie 8 proc. mažiau, o darbų trukmė trumpėja net penktadaliu.

Daugiau apie privalumus

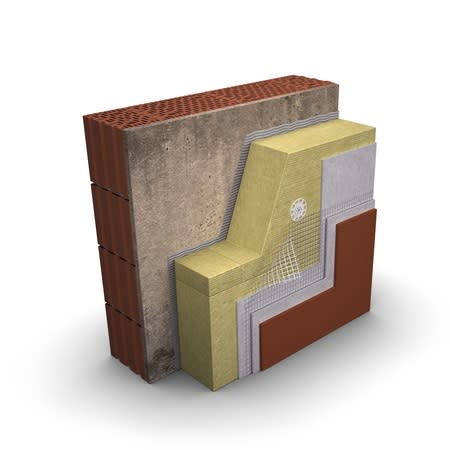

Sprendimas renovuojamoms sienoms įrengiant tinkuojamą fasadą

Esama laikančioji sienos konstrukcija iš mūro ar blokų
Grunto ir klijų sluoksnis
Šilumos izoliacija PAROC Linio, PAROC Linio Pro
Tvirtinimo elementas
Armuojantis sluoksnis ir stiklo pluošto armavimo tinklelis
Apdailos sluoksnis

Projektuojant ir įrengiant tinkuojamą sistemą, būtina laikytis sistemos gamintojo instrukcijų.

Šilumos izoliacijos plokštės tinkuojamoms sienoms/fasadams:

PAROC Linio 10 cc: efektyvi šilumos izoliacijos plokštė, kurios paviršius iš abiejų pusių padengtas gruntu, šilumos laidumas λ= 0,036 W/mK

PAROC Linio Pro: nauja, efektyviausia šilumos izoliacijos plokštė, šilumos laidumas λ_D= 0,034 W/mK

PAROC Linio 10: plačiausiai naudojama, efektyvi šilumos izoliacijos plokštė, šilumos laidumas λ_D= 0,036 W/mK

PAROC Linio 15: šilumos izoliacijos plokštė angokraščių šiltinimui, šilumos laidumas λ_D= 0,037 W/mK

Projektuojant ir įrengiant tinkuojamus fasadus visada būtina laikytis sistemos gamintojų/tiekėjų instrukcijų.

Esama siena/pagrindas

Prieš pradedant šiltinti mūrines/blokines sienas tinkuojama sistema, būtina įsitikinti, jog siena yra geros fizinės būklės. Pirmiausia reikia įvertinti ar siena atlaikys naujas papildomas apkrovas dėl tinkuojamo fasado svorio. Plyšiai tarp mūro/ blokų turi būti užtinkuoti arba užglaistyti. Pagrindo paviršius turi būti švarus (nuvalytas nuo dulkių, samanų, pelėsio), pakankamai sausas ir lygus.

Naujai įrengiama sienos dalis

Šilumos izoliacijos klijavimas ir tvirtinimas

Klijuojant ir mechaniškai tvirtinant PAROC tinkuojamų fasadų plokštes būtina laikytis sistemos gamintojo/tiekėjo instrukcijų.

Plokštėms be padengimo. Plokštės paviršius turi būti gruntuojamas prieš užtepant klijus. Užtepus klijus, plokštė klijuojama prie renovuojamos sienos ir dar papildomai tvirtinama mechaniškai.

Plokštėms gruntuotu paviršiumi (PAROC Linio 10cc). Plokštės paviršius padengiamas klijais, o priklijuota plokštė papildomai mechaniškai pritvirtinama prie sienos.

Tvirtinimo elementai

Tinkuojamų fasadų plokštės turi būti tvirtinamos prie pagrindo ne tik klijais, bet ir specialiais tvirtinimo elementais pagal sistemos tiekėjų instrukcijas. Tvirtinimo elementų išdėstymas, tipas ir kiekis turi būti parenkamas pagal sistemos gamintojo/tiekėjo instrukcijas.

Armuojantis sluoksnis

Armuojantis sluoksnis yra įrengiamas pagal sistemų gamintojų techninio įvertinimo reikalavimus ant šilumą izoliuojančios plokštės. Į jį yra įleidžiamas armuojantis stiklo pluošto tinklelis.

Apdailos sluoksnis

Tinko apdailos sluoksnis yra dažniausiai naudojamas kaip baigiamasis tinkuojamos sistemos apdailos sluoksnis ir yra įrengiamas pagal sistemos tiekėjo instrukcijas. Atskirais atvejais gali būti naudojamas ir keramikos plytelių apdailos sluoksnis.

Šilumos perdavimo koeficiento U (W/m²K) vertės

apskaičiuotos šiltinant įvairių storių PAROC Linio 10 (cc) plokštėmis, kai tvirtinama plastikinėmis smeigėmis su plastikine šerdimi:

PAROC Linio 10 (cc) storiai, mm	150	180	200	250
Renovuojama siena R = 0,618 m²K/W	0,211	0,181	0,165	0,135
Renovuojama siena R = 0,543 m²K/W	0,214	0,183	0,167	0,137

Šilumos perdavimo koeficiento U (W/m²K) vertės

Apskaičiuotos šiltinant įvairių storių PAROC Linio Pro plokštėmis, kai tvirtinama smeigėmis su plastikine šerdimi:

PAROC Linio pro storiai, mm	150	180	200	250
Renovuojama siena R = 0,618 m²K/W	0,201	0,172	0,157	0,129
Renovuojama siena R = 0,543 m²K/W	0,204	0,175	0,159	0,130

Renovuojama siena, kurios U= 1,27 W/(m²∙K). Atitinka sienos storį 380 mm, λ_ds = 0.615 W/mK, (R=0,618 m²K/W)

Renovuojama skylėtų keraminių plytų mūro siena 380 mm: λ_ds = 0.7 W/mK, (R=0,543 m²K/W)

Klijai storis d = 5 mm: λ_ds = 1,0 W/(m∙K)

PAROC Linio 10 (cc): λ_D = 0,036 W/(m∙K), λ_ds = 0,038 W/(m∙K)

PAROC Linio Pro: λ_D= 0,034 W/(m∙K), λ_ds = 0,036 W/(m∙K)

Apdailos tinkas, storis d = 10 mm: λ_ds = 1,0 W/(m∙K)

Vidaus ir išorės paviršių šiluminės varžos: R_si+ R_se = 0.17 m²K/W

Skaičiavimuose tvirtinimo elementų įtaka nevertinama, nes naudojamos plastikinės smeigės su įgilinta šilumai laidžia dalimi.

Skaičiavimai atlikti pagal STR 2.01.02:2016

Įspėjimas: Šiame vaizdo įraše yra mirksinčių vaizdų, kurie jautriems nuotraukoms žmonėms gali sukelti traukulius.

Tinkuojamos izoliacijos sistemos montavimas

CAD brėžiniai

Šie brėžiniai priklauso UAB „Paroc“.

„Paroc“ brėžiniuose informacija pateikta tik orientaciniais tikslais. Nors šiuose brėžiniuose pateikta informacija yra susijusi su tam tikrų „Paroc“ gaminių techniniu naudojimu, ji jokiu būdu negali būti laikoma technine konsultacija.

Nors manome, kad šiuose brėžiniuose pateikta informacija yra tiksli, „Paroc“ nesuteikia jokių garantijų dėl jos turinio tikslumo ar patikimumo. Šie brėžiniai nėra skirti vieninteliam ar būtinai geriausiam metodui ar procedūrai pateikti. Šie brėžiniai pateikiami tokie, „kokie yra“, be jokių išreikštų ar numanomų garantijų, įskaitant, bet neapsiribojant, nuosavybės teisės, teisių nepažeidimo ar numanomų tinkamumo parduoti ar tinkamumo konkrečiam tikslui garantijų.

Pateiktų brėžinių naudotojai prisiima visą atsakomybę už visus priimtus koncepcinius/projektinius sprendimus, susijusius su naudojimo tinkamumu. Nustatydami, kaip geriausiai pritaikyti pateiktus duomenis, naudotojai turi pasikliauti savo arba koncepcijos/projekto specialisto sprendimu. Naudotojai sutinka, kad „Paroc“ neįsipareigoja pateikti papildomos informacijos, atlikti bandymus ar pateikti bandymų duomenų.

Čia pateikti su šiuo sprendimu susiję CAD brėžiniai. CAD brėžinius kitiems sprendimams rasite PAROC CAD brėžinių puslapyje.

PAROC CAD brėžnių paieška
