Konstruktioner af KL-træ
KL-træ (CLT-/krydslamineret træ) er en massiv træplade lavet af høvlet træ, der limes sammen, med hvert andet lag krydset for øget formstabilitet. Ydervægge af KL-træ udgør grundlaget for optimale isoleringsløsninger, da hele det bærende skelet placeres på den varme side af isoleringslaget. Stenuld er desuden både ubrændbart og fugtafvisende, hvilket giver gode betingelser for konstruktionens velvære.
Vær opmærksom på eventuelle brand- og lydkrav.
PAROC Cortex One b: tykkelse 150, 180 og 200 mm, med et integreret, ubrændbart yderlag, lambdaværdi 0,033 W/mK
Samlinger tapes med PAROC Cortextape (XST 042), PAROC Cortex hjørnetape (XST 041).
OBS! Der findes i øjeblikket ingen harmoniseret europæisk produktstandard for vægelementer af KL-træ, hvilket betyder, at disse kan CE-mærkes iht. europæisk teknisk godkendelse. KL-elementernes tekniske egenskaber og dimensionering er specifikke for hver enkelt producent.
KL-elementer, som er fremstillet med mindst fem lag, og som er tykkere end 70 mm, kan fungere med god luft- og damptæthed. Afhængigt af den teknik, der er anvendt til fremstilling af KL-elementet, er samlingen på hvert element enten limet eller ikke-limet. I det kantlimede KL-element kan konstruktionen være tilstrækkelig tæt uden luft- og dampspærre, mens der ved det ikke-kantlimede element er risiko for luftlækage, og konstruktionens tæthed skal derfor sikres med en luft- og dampspærre.
Intern brandsikring, der kan være påkrævet i konstruktioner af KL-træ, foretages normalt med indvendige gipsplader i et eller flere lag.

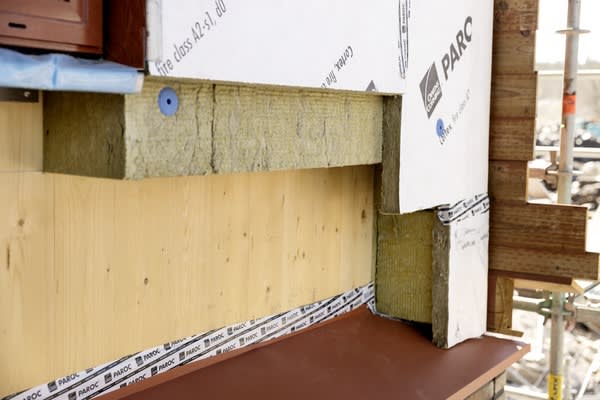

I en enkeltlagsløsning installeres isoleringen PAROC Tento, Klimaplade ZERO eller PAROC Cortex One b Vindbeskyttelsesplade direkte på KL-elementets udvendige overflade. Isoleringen monteres og holdes på plads med Isoleringsholder SFS RP50/BS-4,8 træ (XFM 006). Isoleringspladerne skal altid monteres tæt mod hinanden samt mod den bærende indvendige konstruktion. Takket være isoleringens udmærkede termiske isoleringsevne samt dens gode vindmodstand kan den nødvendige energieffektivitet opnås med et enkelt tykt lag isolering. Dette fremskynder installationsarbejdet og reducerer antallet af produkter, der anvendes på stedet.
I specielt vindudsatte områder kan en tolagsløsning bruges, hvor PAROC Tento Klimaplade ZERO suppleres med et udvendigt lag af PAROC Cortex b Vindbeskyttelsesplade eller PAROC Cortex pro b Vindbeskyttelsesplade. Isoleringspladerne skal altid monteres tæt mod hinanden samt mod den bærende indvendige konstruktion. For at få en ubrudt vindbeskyttelse af hele klimaskærmen skal alle samlinger og gennemføringer tapes med PAROC Cortextape (XST 042). I væghjørner samt rundt om vinduer og døre skal den bredere PAROC Cortex hjørnetape (XST 041) bruges.
Facadebeklædningen fastgøres i KL-elementet gennem isoleringslaget. PAROC ZEROfix er et effektivt befæstelsessystem, der minimerer antallet af kuldebroer. I dette system monteres PAROC ZEROfix Lægte (XRB 001) på ydersiden af isoleringen, på hvilken side facadebeklædningen monteres. Brandlægten skrues fast med de lange facadeskruer. Facadeskrue HECO Topix Plus Therm, træ (XFS 006) er udviklet specielt til at fastgøre lægter på ydersiden af isolerings- laget og dermed gøre det muligt at skabe en luftspalte mellem isoleringen og facadebeklædningen. Den er konstrueret til at overføre vindbelastningen og den vertikale belastning til det bærende skelet.
Vandrette facadeskruer overfører vindbelastningen, og vinklede facadeskruer overfører den vertikale belastning fra facadebeklædningen. Hvis antallet af vinklede facadeskruer øges, øges den belastningsoptagende kapacitet også. Det giver et selvbærende, robust system. Antallet af skruer, længde og placering af de påkrævede facadeskruer skal bestem- mes ud fra bygningens placering, højde, konstruktion, vindhastighed og facadematerialets vægt. De nødvendi- ge beregninger udføres med dimensioneringsværktøjet til PAROC ZEROfix.
Monter facadebeklædningen i henhold til leverandørens råd og anvisninger. For at minimere risikoen for fugtskader på den indvendige konstruktion skal facade- beklædningen monteres, så den dækker helt og er tæt.
Beklædning med træpanel
Facadebeklædning bestående af 21 x 142 mm Moelven ThermoWood-panel med vandfast brandimprægnering (BT V-fast) monteres på vertikal sømlægte, PAROC ZEROfix Lægte (XRB 001). Isoleringen består af PAROC Tento, Klimaplade ZERO, der monteres mod KL-træ (krydslamineret træ), minimumstykkelse 100 mm og maksimumstykkelse 350 mm.
Der skal altid være en luftspalte bag facadebeklædningen. Facadebeklædninger af træ kan kræve installation af brandventiler i luftspalten. Dette er en god ting at være opmærksom på, når du dimensionerer ventilations- åbningen og vælger vindbeskyttelsesisolering.
| Produkt | Isoleringstykkelse, mm | ||||
PAROC Tento | 100 | 150 | 200 | 250 | 300 |
U-værdi, W/m2K | 0.25 | 0.19 | 0.15 | 0.13 | 0.11 |
CAD-Tegninger
Vi leverer CAD-tegninger, der letter din designproces. I PAROC Structure Selector kan du nemt finde den rigtige CAD-tegning til dine projekter.
Tegningerne er tilgængelige i DWG og PDF-format.
